读硬件 ID
Win + X → 设备管理器 → 显示适配器 → 右键设备 → 属性 → 详细信息 → 属性选「硬件 ID」。
PCI\VEN_10DE 是 NVIDIA 的厂商标识。设备名称显示为 GTX 470 说明识别正常;显示「Microsoft 基本显示适配器」说明驱动未加载,但硬件 ID 仍可读,一样能用来核对型号。

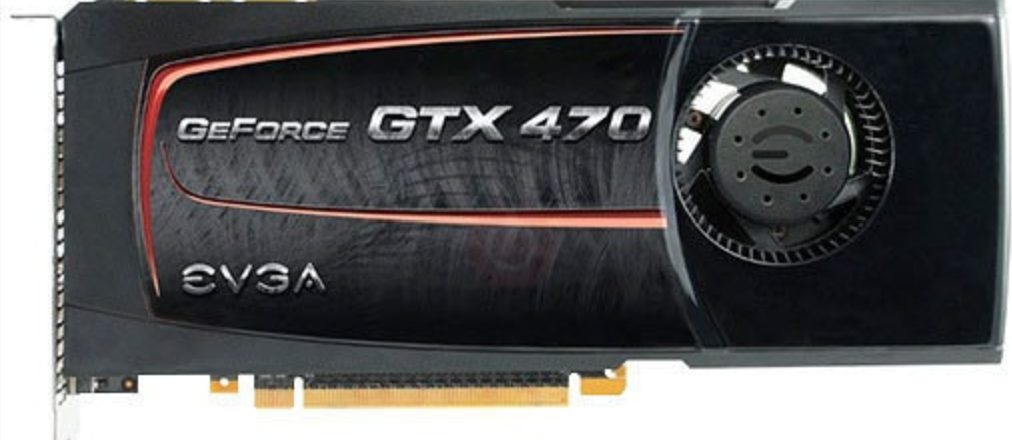

GTX 470 的公版参考规格逐项列出,并说明每项参数在实际使用中的意义。驱动分支与支持边界、变体核对方法与几项可以自己查准的硬件信息一并放在下方。

以下为公版参考规格,数据核对于 2026-09-15。非公版卡在散热器、频率与供电接口上可能有差异,装机与二手交易时以实卡标签与系统读数为准。
| 项目 | GTX 470 |
|---|---|
| 核心代号 | GF100(GF100-275-A3) |
| 架构 | Fermi |
| 制造工艺 | 40 nm |
| 晶体管数量 | 31 亿 |
| 核心面积 | 529 mm² |
| CUDA 核心数 | 448 |
| 纹理单元(TMU) | 56 |
| 光栅单元(ROP) | 40 |
| 项目 | GTX 470 |
|---|---|
| 核心频率 | 608 MHz |
| 着色器频率 | 1215 MHz |
| 显存类型 | GDDR5 |
| 显存容量 | 1280 MB |
| 显存位宽 | 320 bit |
| 显存带宽 | 133.9 GB/s |
| 项目 | GTX 470 |
|---|---|
| 总线接口 | PCIe 2.0 x16 |
| DirectX 版本 | DirectX 11 |
| 显示输出 | 2× DVI + 1× mini-HDMI |
| 供电接口 | 2× 6-pin |
| 热设计功耗(TDP) | 215 W |
| 建议电源 | 550 W |
| 槽位 | 双槽 |
| 长度 | 241 mm(9.5 英寸) |
| 首发价 | 349 美元 |
三项最影响实际使用。供电接口 2× 6-pin 是最容易出错的一项 —— 两个都要接满,且这张卡没有 8-pin;热设计功耗 215 W 是显卡自身的参考值,整机电源建议 550 W,还需额外承担处理器与其他部件;长度 241 mm 与双槽 决定机箱能不能装下。
这是本站能给出、有官方依据的核心信息。
GTX 470 属 Fermi 分支,最后一个 Game Ready 驱动是 391.35,没有可选的更新版本。在 NVIDIA 官网驱动查询页仍能查到,但要把「Windows Driver Type」从默认的 DCH 改成 Standard,否则结果页会显示「未找到驱动」(Fermi 全系都没有 DCH 驱动)。
规格参数是公版参考值,而实卡可能来自不同厂商、变体也不少。有疑问时,按下面三步核对。
Win + X → 设备管理器 → 显示适配器 → 右键设备 → 属性 → 详细信息 → 属性选「硬件 ID」。
PCI\VEN_10DE 是 NVIDIA 的厂商标识。设备名称显示为 GTX 470 说明识别正常;显示「Microsoft 基本显示适配器」说明驱动未加载,但硬件 ID 仍可读,一样能用来核对型号。
GTX 470 公版是两个 6-pin。如果你看到的是 6-pin + 8-pin,那更接近 GTX 480 的配置,请回头确认型号读数是否正确。
插座数量与形式本身就是判断型号与版本的线索,不要只凭散热器外观下结论。
GTX 470 X2 是双芯卡,GTX 470 PhysX Edition 是专用变体,规格与供电需求都不同。若设备管理器里出现两个适配器条目,先确认是不是双芯型号。
以本页列出的公版参考规格为基准,再拿实卡核对。遇到对不上的值,优先相信设备管理器读出的硬件 ID —— 那是芯片自己报出来的编号,改不了。显存容量与核心频率这类字段在不同渠道之间最容易出现出入。
不是。GTX 470 是单芯卡;GTX 470 X2 是把两颗核心放在同一块板上的双芯型号,规格与供电需求都不同。此外还存在 GTX 470 PhysX Edition 这类变体。购买或升级前请以设备管理器显示的完整型号为准。
NVIDIA 官网的 GeForce 规格页只覆盖较新的几代产品,GTX 470 属于 2010 年发布的 Fermi 一代,该页面已被撤下。实测多个命名形式均返回 404。本页数据按公版参考规格整理,核验日期已在页脚标注。
取决于用途。日常办公、视频与 1080P 下的轻度游戏,容量本身通常不是瓶颈;但如果你的使用场景已经接近它的性能上限,真正限制体验的往往是核心算力而非显存容量。看实际表现比看参数更直接。
